Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada
percobaan dengan kapasitor sebesar 50,5 uF dan resistor sebesar 10 kΩ
Rangkaian terdiri dari VCC sebesar 5 volt dan Switch yang berfungsi untuk mengatur logika yang masuk ke kaki gerbang nand 1, dan input gerbang nand 1 akan berlogika 1, kemudian mengeluarkan output dari gerbang nand 1 berlogika 0 dan diteruskan ke capacitor sebesar 50,5 mikrofarat dan kaki gerbang nand 2 akan berlogika 0, gerbang nand 2 akan mengeluarkan output berlogika 1 sehingga lampu led yang terdapat dalam rangkaian menyala.

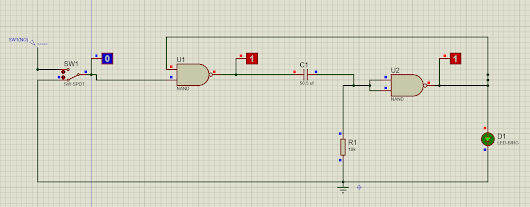

2. Gambar Rangkaian Simulasi
[Kembali]
.png)
Multivibrator ini hanya mempunyai satu keadaan stabil. Waktu perubahan dari
keadaan tidak stabil ke keadaan stabil disebut dengan kuasi stabil yang ditentukan
oleh rangkaian RC. Multivibrator monostabil adalah suatu rangkaian yang mempunyai satu keadaan stabil. Yaitu nilai output = 0 Apabila rangkaian monostable dipicu dari luar maka akan mengalami keadaan quasistabil sehingga output menjadi 1 untuk waktu tertentu, lalu kemudian stabil kembali ke 0.yang mentukan quasistabil berlangsung adalah nilai R dan C yang ada pada rangkaian.
Rangkaian terdiri dari VCC sebesar 5 volt dan Switch yang berfungsi untuk mengatur logika yang masuk ke kaki gerbang nand 1, dan input gerbang nand 1 akan berlogika 1, kemudian mengeluarkan output dari gerbang nand 1 berlogika 0 dan diteruskan ke capacitor sebesar 50,5 mikrofarat dan kaki gerbang nand 2 akan berlogika 0, gerbang nand 2 akan mengeluarkan output berlogika 1 sehingga lampu led yang terdapat dalam rangkaian menyala.
Download file rangkaian di sini [Kembali]
