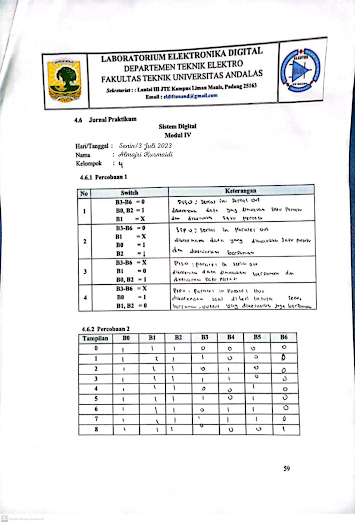

1. Jurnal
[Kembali]






2. Alat dan Bahan [Kembali]

 1. Jumper

Gambar 1. Jumper

            2. Panel DL 2203D
            3. Panel DL 2203C
            4. Panel DL 2203S
Gambar 2. Modul De Lorenzo

3. Rangkaian Simulasi [Kembali]




4. Prinsip Kerja Rangkaian [Kembali]

 Input clock pada setiap flip-flop berasal dari  saklar B0-B6 ,kemudian  nilainya akan divariasikan sesuai 4 kondisi pada  jurnal yaitu SISO, SIPO, PISO, PIPO.
Yang mana:
- SISO, ditandai dengan output keluaran yang satu per satu dan  masukan satu persatu.
SIPO, ditandai dengan input masukan yang satu per satu dan  keluaran secara paralel/serempak.
PIPO, ditandai dengan output keluaran sevara paralel dan  masukan secara paralel.
PIPO, ditandai dengan output keluaran sevara paralel dan  masukan secara paralel.

5. Video Rangkaian [Kembali]



6. Analisa [Kembali]

1. Analisalah pengaruh gerbang AND pada rangkaian jika inputan clock langsung dihubungkan ke flip flop dan tidak menggunakan gerbang AND kira kira bagaimana outputnya? Apakah sama? analisislah hal tersebut?
Jawab:
ketika inputan clock dihubungkan ke flip flop dan tidak menggunakan gerbang AND maka inputannya delalu clock dan menghasilkan output shift register serial out, jika dihubungkan dengan gerbang AND maka terdapat variasi input 0 pada clock, yang nantinya akan memberi output paralel out pada shift register.

2.Analisa output yang dihasilkan tiap tiap kondisi, apakah hasil yang didapatkan sesuai dengan teori?jelaskan

Jawab:
B3-B6 = 0 , B0,B2=1, B1 = X
        Saklar B3-B6 dihubungkan ke kaki set jk flip flop dan diberi input 0,kemudian saklar B0 dan B2. Diberi input 1.B0 terhubung ke kaki reset active low sehingga tidak aktif. B2 dihubung dengan input pertama gerbang AND, lalu B1= don't care.Sehingga saklar B1 digunakan untuk menginputkan data. Berdasarkan kondisi di atas output yang dihasilkan adalah shift register siso,ditandai dengan masukan satu persatu dan output yang satu persatu pada H4 sampai H7.

B3-B6 = 0, B1 = X, B0 =1 B2 = panah ke bawah
        Saklar B3- B6 dihubungkan ke kaki set jk flip flop dan diberi inputan 0 sehinggset aktif lalu saklat B0 diberi input 1, B1= don't care dan B2 berfungsi sebagai trigger dari 1 ke 0.kemudian didapat output berupa shift register SIPO, ditandai dengan input satu per satu dan output secara paralel/bersamaan
B3- B0 = X, B1 = 0, B2 = 1
         Saklar B3- B6 diberi input don't care ,B1 =0 DAN B0, B2 diberi input 1 didapat output berupa shift register PISO, ditandai dengan output satu per satu dan masukan secara bersamaan
B3- B6 = X , B0 = 1, B1,B2 =0
           Saklar B3- B6 diberi input don't care ,B0 =1 DAN B0, B2 diberi input 0 didapat output berupa shift register PIPO, ditandai dengan output bersamaan dan masukan secara bersamaan
